Ruang Lingkup:

Postingan ini hanya untuk memperbaiki kerusakan yang terjadi karena putusnya kabel gamepad atau mouse.

Peralatan dan Bahan:

• Solder dan timah
• Disolder
• Obeng (sesuai dengan baut gamepad atau mouse)
• Cutter
• Tang potong
• Gunting
• Multimeter

Persiapan:

Pastikan bahwa kabel gamepad benar-benar putus dengan menggunakan multimeter. Hal ini dilakukan dengan membongkar gamepad terlebih dahulu dan kemudian melakukan tes SORT pada tiap kabel dan pada port USB. Deteksi lah tempat dimana putusnya kabel. Pendeteksian ini dapat dilakukan dengan menggoyang-goyangkan kabel apabila masih bisa hidup dengan menggoyang-goyangkannya.

Langkah Kerja:

Apabila kabel putus pada bagian dekat dengan mouse atau gamepad. atauberada pada tengah-tengah port USB dan mouse/gamepad.

1. Hapalkan/catat kode warna atau letak sambungan kabel pada PCB mouse/gamepad
2. Potong kabel disekitar tempat putusnya kabel (diusahakan dipotong lebih dekat dengan gamepad/mouse)
3. Kupas tiap kabel (ada 4 kabel)
4. Pastikan setelah dipotong kabel telah tersambung dengan port USB dengan kembali melakukan tes SORT
5. apabila kabel belum tersambung maka potong lagi kabel hingga menyambung
6. Kemudian solder ujung dari tiap kabel warna
7. Bongkar kabel yang masih tersisa di PCB mouse/gamepad
8. sambungkan kabel dengan PCB sesuai dengan peletakan sebelumnya

Apabila Kabel putus pada bagian dekat dengan port USB

1. Potong kabel disekitar tempat putusnya kabel (diusahakan dipotong lebih dekat dengan port USB)
2. Hapalkan/catat kode warna atau letak sambungan kabel pada port USB male mouse/gamepad
3. Kupas tiap kabel (ada 4 kabel) yang telah terpotong
4. Pastikan setelah dipotong kabel telah tersambung dengan port PCB mouse/gamepad dengan kembali melakukan tes SORT
5. apabila kabel belum tersambung maka potong lagi kabel hingga menyambung
6. Kemudian solder ujung dari tiap kabel warna
7. Bongkar dan kupas karet yang ada pada port USB dengan cutter hingga hanya bersisa besi dalamnya saja
8. Bongkar kabel yang masih tersisa pada port USB
9. sambungkan kabel dengan port USB sesuai dengan peletakan sebelumnya

Kesimpulan:

Kelebihan dari cara ini adalah tidak perlu mengeluarkan biaya yang mahal untuk memperbaikinya karena menggunakan barang dari alat itu sendiri. Kekurangan dari dari cara ini adalah kabel bisa saja sangan pendek apabila salah memotong kabel.

Benerin Gamepad Beres :D

Kasus:

Kembali memperbaiki gamepad yang kabelnya rusak

Plan:

Disebabkan HUB USB yang kemaren dipake rusak, jadi terpaksa ngebongkar port USB male bekas dan kemudian nyambungin dengan kabel gamepad. dan karena kode warna gamepad sepertinya sama dengan referensi Ini jadi langsung disolder aja sesuai kode warnanya
.

Pengerjaan:

1. Bongkar PORT USB bekas dengan cutter
2. Setelah terbongkar (20 menit ngebongkar :D ) sambungan kabel yang masih terpasang dilepas
3. Kabel Gamepad langsung di solder ke port USB maleSesuai dengan referensi Ini
4. Selesai :D

Hasil Akhir:

Berhasil, dan gamepad kembali hidup :D

Kesimpulan:

Memperbaiki sesuatu itu tidak selamanya ideal, jadi harus dilakukan dengan hati-hati dan pantang menyerah :)

Benerin Mouse Beres :D

Kasus:

Lanjutin benerin mouse yang rusak.

Plan:

melihat referensi dan ngorder kabel sesuai referensi

Pengerjaan:

1. Kabel mouse dan kabel USB disambunkan sesuai kode warna dari referensi
2. Tiap sambungan dikasih karet agar gak SORT

Hasil:

Gagal, dan

Evaluasi:

setelah diteliti ternyata kode kabel mouse gak sama dengan referensi alias gak standar --"

Pengerjaan ulang:

1. Port kabel mouse yang lama diteliti dengan multimeter agar kode warnanya diketahui
2. Kabel mouse dan kabel USB kembali disambungkan
3. tiap sambungan diberi karet kembali

Hasil:

Berhasil :D

Kesimpulan:

Lebih baik menentukan kode warna kabel dengan meneliti port USB yang masih ada kabelnya bila ragu-ragu.. :D

Poster comming soon Festival Makanan Jadul

Kasus:

Dapet kerjaan diminta buat poster untuk festival makanan jadul. Detai acaranya bakal ngebuka stand untuk pedagang-pedagang kecil makanan tradisional.

Plan:

Terinspirasi dari Game Development Tycoon, rencananya ada stand dengan nama makanan-makanan tradisional. Isi poster: cp, alamat-alamat web, keterangan bahwa menyambut dies natalis FMIPA UGM ke-64.

Pengerjaan:

1. Membuat warna belakang
2. Membuat stand
3. Membuat kotak gelap di bawah
4. Masukin CP dan alamat web
5. Menghias kotak gelap di bawah
6. Memperbanyak stand
7. Membuat tulisan atas dan warnanya
8. Membuat spanduk atas (festival makanan jadul)
9. Tambahin lambang UGM dan comming soon

Hasil Akhir:

jadilah poster yang masih sederhana ini :D

Membenahi blog

Kasus:

ngeliat tempelate blog yang terlalu sederhana :D

Plan:

nyari tempelate yang simpel dan sesuai , terus diedit biar tambah sesuai :D

Pengerjaan:

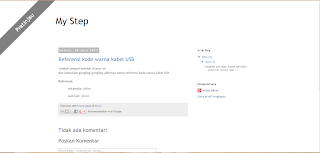

1. Tampilan awal blog

2. nyari template blog yang keliatannya dan nemu template ini http://btemplates.com/2013/blogger-template-prevogue/
3. Template di instal dan terlihat fontnya gak sesuai (alay) :D
4. akhirnya di edit jadi begini

5. karena lagi iseng jadinya pagi-pagi diedit lagi

Hasil akhir:

Terciptalah template hasil editan yang sesuai :D

Setelah sempet mentok di post ini
dan kemudian googling-googling akhirnya nemu referensi kode warna kabel USB

Referensi:

wikipedia: disini

web lain: disini

Hasil Akhir pencarian:

Ternyata urutan (code warna) dari kabel USB begini

Standarnya itu merah, putih, hijau, hitam. untuk mouse biasanya jingga, putih, hijau biru

Kesimpulan :

selanjutnya mungkin bakal ngelanjutin benerin mouse dan game pada kalo ada waktu :D

Langkah pertama dalam jurnalku (benerin mouse dan gamepad)

Suatu hari liat 2 benda yang dah lama rusak (mouse dan game pad) dan tiba-tiba kepikiran buat benerin.
Langkah pertama ngebenerin tgl 17-05-2013.

Kerusakan:

Dugaan awal yang rusak kabel (putus) di sekitar USB nya karena sebelumnya digoyang-goyangin kadang masih dapat bekerja mouse dan gamepadnya

Plan:

• Nyatuin mouse dan game pad itu dengan hub USB (yang udah gak kepake).
• Hub USB dibongkar dan dilepas 1 port USB femalenya.
• Pcb hubnya dibuat port dan pada kabel mouse dan gamepad dibuat port femalenya

Pengerjaan:

1. mula-mula kabel disekitar usb yang kira-kira putus saya potong.
2. kemudian mouse dan gamepad dibongkar dan ditest tiap kabel menggunakan multimeter apakah masih menyambung atau tidak.
3. setelah itu saya mulai menyambung kabel tersebut dengan solder dan dimasukkan ke port female.
4. Selanjutnya saya solder port male ke PCB hub yang telah di bongkar.
5. kemudian saya hubungkan port male dan female dan langsung menghubungkan hub yang telah dibongkar-bongkar tadi ke port USB laptop.
6. dan alhasil mouse dan game pad tetap didak dapat bekerja karena ternyata ada kesalahan urutan dari 4 kabel yang ada.

Kesimpulan:

sebelum nyambungin kabel USB sebaiknya diperiksa dulu urutannya :D

Langkah berikutnya:

sepertinya saya akan mencari referensi urutan kabel usb dan memulai lagi proyek perbaikan ini :D
